一、产品型号及规格

温度等级：D-低温系列

标称功率：标称功率为10℃时的及时发热功率

电压等级：220V~380V 其他电压直接标注

结构形式：防护型(PF/JF)

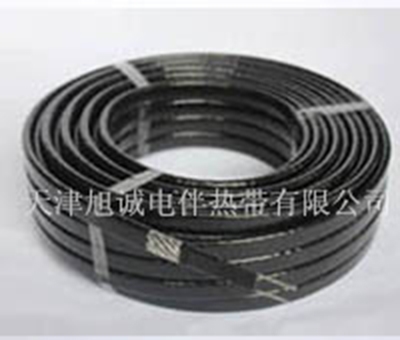

DXW-25-220-PF/JF代表标称功率25W/m，额定电压220V，防爆防护型结构的自限温电伴热带

二、产品结构

(1)铜芯母线：7*0.32、7*0.42、7*0.50、19*0.30、19*0.42

(2)发热芯：普通PTC、阻燃PTC、含氟PTC

(3)绝缘层：改良聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料

(4)屏蔽层：镀锡软圆铜线编织层，覆盖密度≥80

(5)护套层：改良聚烯烃、阻燃聚烯烃、含氟聚烯烃;

低温自控温电热带结构图

三、产品适用范围

DXW-25-220-PF/JF自控温电伴热带防护型(低温)自限温电伴热带广泛应用民用太阳能、地热采暖、消防、石油、化工、钢铁、电力、环保等工业企业的管线、储罐的伴热保温、抗凝、防冻。该电伴热带适用于普通区、危险区和腐蚀区。

四、电伴热带系统构成

电伴热系统的装置构成有：电伴热带(在这里推荐使用的是旭诚消防专用电伴热带)、接线盒(二通或三通)、铝箔胶带、终端封头、可视情况是否配置温控器，保温棉(可在安邦订购也可自己在市场单独购买)、电源接线盒等。

五、自控温电热带执行标准

产品符合有关标准的规范、以及本技术协议的关条款，标准和规范包括：

GB14048-2002 低压开关设备和控制设备

GB7251-1998 低压成套开关设备和控制设备

GB/T4026-1992 电器设备接线端子和特定导线端的识别及需用字母数字系统的通则、

GB3836.1-2000 性气体环境用电气设备1部分：通用要求

GB1958.1-2004 性气体环境用电气设备伴热器部分：通用和试验要求;
